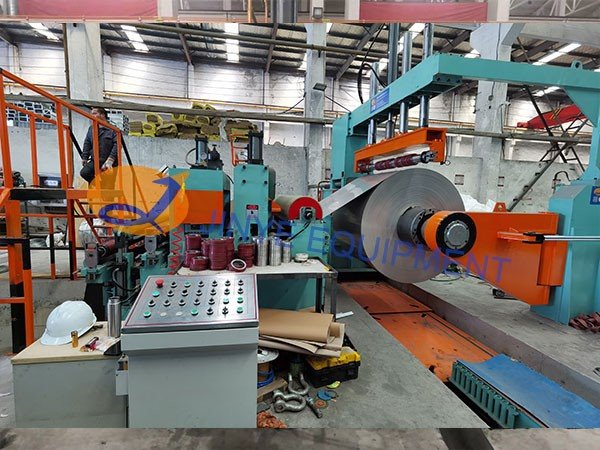

Metal slitting line Machine
Metal slitting line Machinery

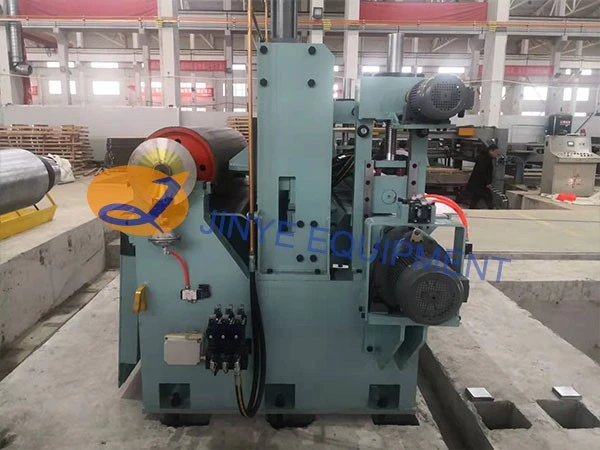

Sheet metal Slitting line machine
Sheet metal Slitting line
Sheet metal Slitting lines

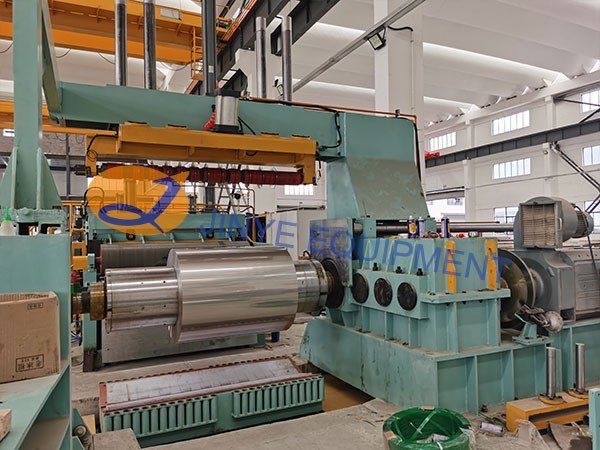

Sheet Slitting line Machine

Metallilevyn leikkauslinja

Olemme erityisen hyviä nopeissa ja tarkoissa leikkauslinjoissa, jotka vastaavat asiakkaiden tarpeita. Jokainen leikkauslinjamme on tehty sopivaksi asiakkaan levymateriaaliin ja spesifikaatioihin. Peltileikkauslinja on kone, jota käytetään metalliteollisuudessa suurten levykelojen leikkaamiseen kapeammiksi nauhoiksi.

Lähetä kysely

Keskustele nyt

Kuvaus

Tekniset parametrit

Johdanto

Jinye Complete Equipment valmistaa peltikelan leikkauslinjoja eri metallilevyille.

Jokainen metallilevyn leikkauslinja käsittelee tiettyä paksuus- ja leveysaluetta.

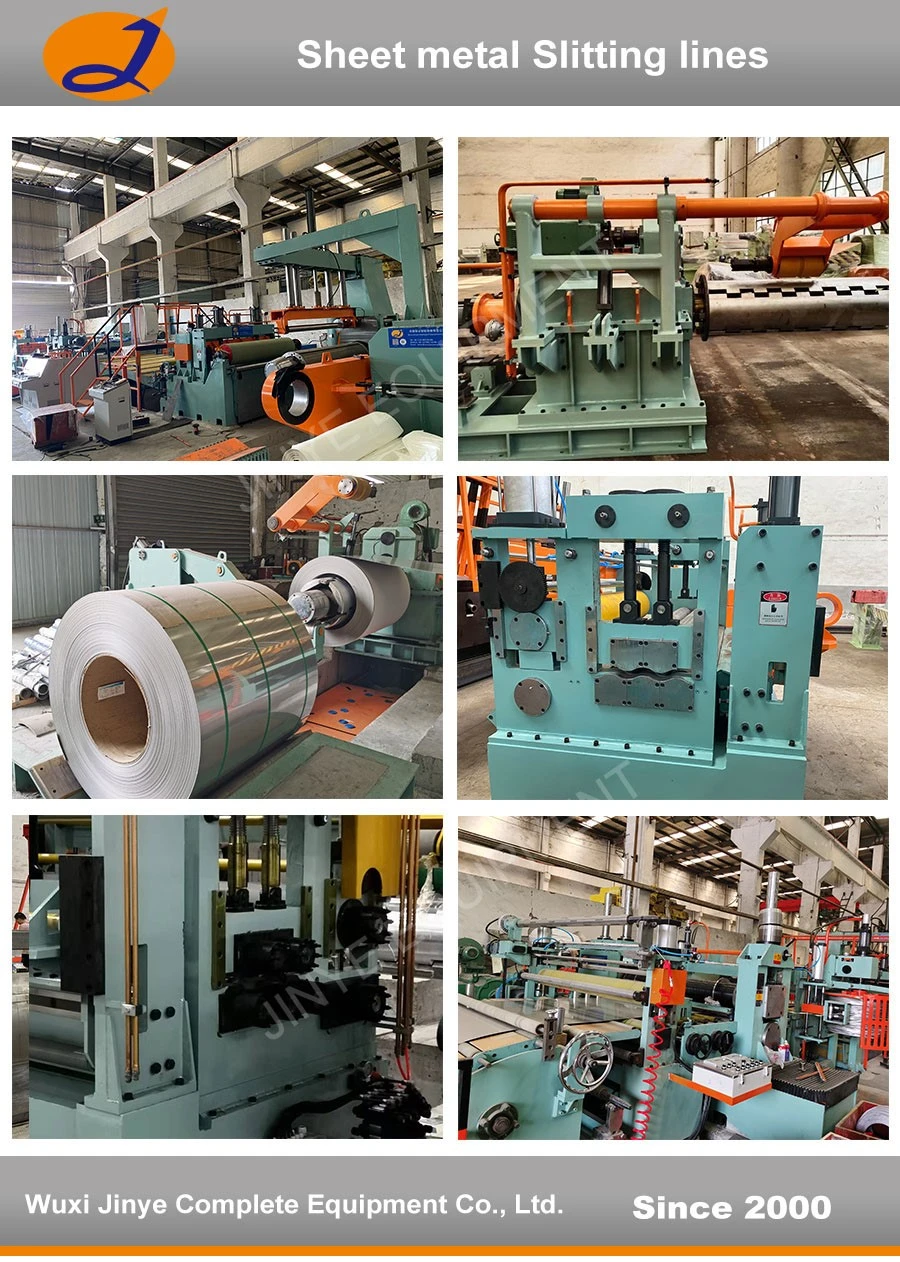

Sheet-metal-Slitting-lines1

Tekniset parametrit

Malli	0.15-1.0 x 1000	0.2-2 x 1100	0.3-3 x 1250	0.4-4 x 1500	0.5-5 x 1500	0.6-6 x 1600	0.8-8 x 2000
Metallikäämin paksuus	{{0}}.15-1.0 mm	{{0}}.2-2.0 mm	{{0}}.3-3.0 mm	{{0}}.4-4.0 mm	{{0}}.5-5.0 mm	{{0}}.6-6.0 mm	{{0}}.8-8.0 mm
Metallikelan leveys	200-1000 mm	200-1100 mm	300-1250 mm	500-1500 mm	500-1500 mm	500-1600 mm	800-2000 mm
Kelan paino	10T	12T	15T	20T	20T, 25T	25T	25T, 30T
Leikkausnopeus (m/min)	0-150-200	0-150-200	0-150-200	0-120-180	0-120-180	0-100-150	0-100-150
Slitter Arbor	160 mm	205 mm	220mm	240mm	250 mm	260mm	280mm
Palautuskara	300mm, 508mm	508 mm	508 mm	508 mm	508 mm	508mm, 610mm	508mm, 610mm

Viime vuosien asiakastapaukset

Viivamalli	Leikkausnopeus	Maa ja asiakkaan nimi	Tee vuosi
0.4-4 x 2000	120m/min	Tuan, Vietnam	2019
0.3-3 x 1300	120m/min	Noble Steel, Pakistan	2020
0.3-3 x 1250	150m/min	IRIS, Algeria	2020
0.4-4 x 1600	120m/min	Vinh Hung Phat, Vietnam	2021
0.6-4.5 x 1600	100m/min	Leon Faut, Malesia
0.8-6.0 x 1700	120m/min	JSC Metallservice, Venäjä	2022
0.3-3 x 1600	200m/min	Lilian, Kiina	2022
0.3-3 x 1600	150m/min	Anji, Kiina	2022
0.3-3 x 1600	150m/min	Nanchang, Kiina	2023
0.8-8 x 2000	120m/min	Ferrum, Venäjä	2023

Sävellys

1. Kelan säilytyssatula	2. Latausauto
3. Yksi-/kaksikarainen irrotuskone	4. Kelan pään avauslaite (vetopuristintela, kelapään oikaisutela ja lapioterä)
5. Puristussyöttölaite ja 3 rullaa / 5 rullaa Preleveler, Coil head Shear	6. Kuoppasilmukka 1
7. Paina rullaa ja sivuohjainta	8. Levyleikkuri (kaksoispää, pikavaihtorevolveri valinnainen)
9. Reunaromun kelauskone ja nauhojen pyrstöpuristin	10. Kuoppasilmukka 2
11. Esierotin, levytyyppinen kiristin	12. Takaleikkuri, ohjausrulla
13. Varren ja rekyylin erottaminen	14. Kelat Auton purku
15. Purkuportti	16. Hydraulijärjestelmä
17. Pneumaattinen järjestelmä	18. Sähköinen ohjausjärjestelmä

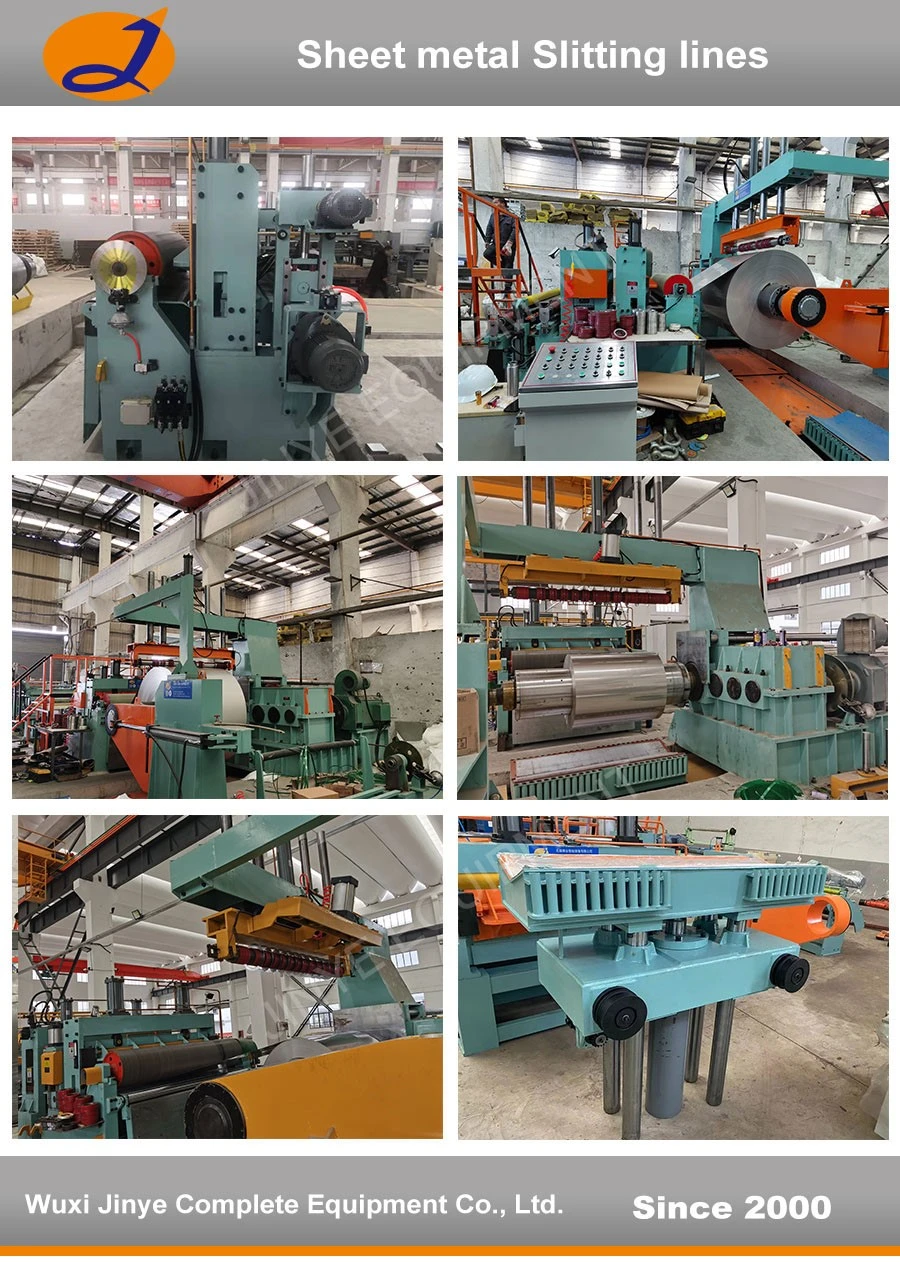

Sheet-metal-Slitting-lines2

Tuotesovellus

Peltileikkauslinjakonetta käytetään yleisesti erilaisissa sovelluksissa, kuten:

1. Valmistus: Leikkauslinjoja käytetään laajalti teollisuudessa ohuempien levykelojen käsittelyyn, joita voidaan sitten käyttää erilaisten tuotteiden valmistuksessa. Alan, kuten auto-, ilmailu-, rakennus- ja kodinkoneet, luottavat leikkauslinjoihin saadakseen halutut mitat valmistusprosesseihinsa.

2. Teräspalvelukeskukset: Teräspalvelukeskuksilla on keskeinen rooli metalliteollisuuden toimitusketjussa. Pelti Leikkuulinja Koneet ovat olennainen varuste näissä keskuksissa, sillä ne mahdollistavat suurten kelojen käsittelyn pienemmiksi nauhoiksi asiakkaan tarpeiden mukaan. Nämä nauhat voidaan sitten jatkojalostaa tai myydä suoraan loppukäyttäjille.

3. Metallin valmistus: Leikkauslinjoja käytetään yleisesti metallinvalmistuspajoissa materiaalien valmistelemiseksi jatkokäsittelyä varten. Saamalla kapeampia metallilevyliuskoja valmistajat voivat helpommin käsitellä ja käsitellä materiaalia luodakseen erilaisia komponentteja ja rakenteita.

4. Kelojen käsittely: Leikkauslinjat ovat olennainen osa kelojen käsittelylaitoksia, joissa suuria metallilevykeloja vastaanotetaan ja käsitellään pienemmiksi keloiksi tai nauhoiksi. Näitä pienempiä keloja/nauhoja voidaan sitten käyttää rullamuovauksessa, meistossa tai muissa muovausoperaatioissa alan erityistarpeista riippuen.

5. Räätälöinti: Metallinleikkauslinja Koneita voidaan käyttää myös räätälöidyssä metallityöstössä, jossa vaaditaan erityisiä mittoja ja kokoja tiettyä projektia varten. Leikkauslinjaa käyttämällä metallilevy voidaan leikata tarkkoihin leveyksiin, mikä mahdollistaa suuremman joustavuuden ja räätälöinnin lopputuotteessa.
